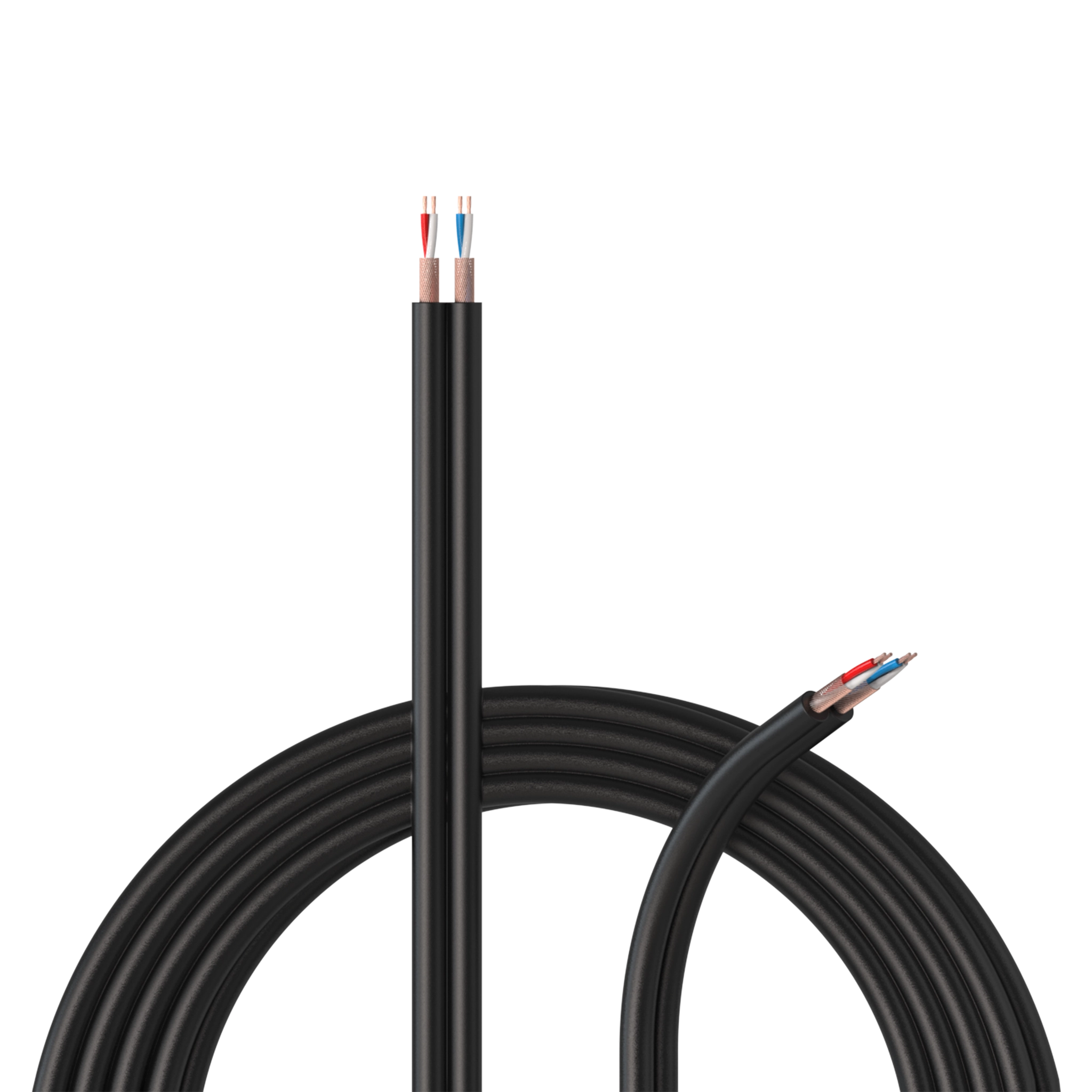

SIG58
Dengeli sinyal kablosu - esnek 4 x 0,16 mm² - 25 AWG
AV & IT
25 AWG çok telli iletkenler
Spiral kalkanlama
Paralel ve ayrılabilir teller
Genel Bakış
Açıklama
Ürün Varyantları
Teknik Özellikler
Ürün özellikleri
| Uygulama Alanı | AV ve BT |
|---|---|
| Seri | Toplu Ürünler ve Aksesuarlar |
Fiziksel özellikler
| İç iletken → Yalıtım → Malzeme | LDPE 1 mm (Ø) |
|---|---|
| Renkler | Beyaz / Kırmızı ; Beyaz / Mavi |
| Koruma → Spiral | BC 32 x 0,12 mm (Ø) (OFC) |
| Dış ceket → Malzeme | Esnek PVC 4 x 8 mm (Ø) |
| Renkler | Siyah |
| Kablo tipi | 25 AWG Stereo sinyal kablosu |
| İç iletken → Malzeme | BC 2 x 14 x 0,12 mm (Ø) (OFC) |
| Bölüm | 0,16 mm² |
| İletken sayısı | 2 x 2 |
Mekanik özellikler
| Sıcaklık aralığı → Sabit kurulum | -40 °C ile +80 °C arası |
|---|---|
| Mobil kurulum | -25 °C ile +70 °C arası |
| Bükme yarıçapı → Sabit kurulum | 6 x dış çap |
| Mobil kurulum | 8 x dış çap |
Elektriksel özellikler
| Kapasitans → İletkenlik/İletkenlik | 54 pF/m @ 1 kHz |
|---|---|
| Koşul/Kalkan | 98 pF/m @ 1 kHz |
| Kurşun direnci | 10,6 Ω / 100 m |
| Kablo Çapraz Konuşması | Min. 73,3 dB / 100 m |
Teknoloji
Cable properties
Örgülü bakır
Örgülü bakır iletkenler, birbirine sarılmış birden fazla ince bakır telden oluşur. Bu yapı mükemmel esneklik sağlar ve sürekli hareket eden uygulamalar için idealdir.
Çıplak bakır spiral
Fiziksel hasara karşı koruma sağlayan dış kılıfın yanı sıra, bir kablo aynı zamanda harici sinyal parazitlerine karşı koruma için ekranlamaya sahiptir. Bu parazitler veri aktarımını bozabilir veya ses sinyalinde istenmeyen gürültü oluşturabilir. Sinyal frekanslarını korumadaki özel avantajlarına göre farklı ekranlama türleri kullanılır.
Çıplak bakır spiral, örgülü ekranlamadan bile daha esnektir. Bu tip ekran, ekran malzemesinin iletkenler etrafına tek yönde sarılmasıyla oluşturulur. Spiral ekranlar, ses sinyallerinin iletildiği kablo kullanımında en etkilidir.
