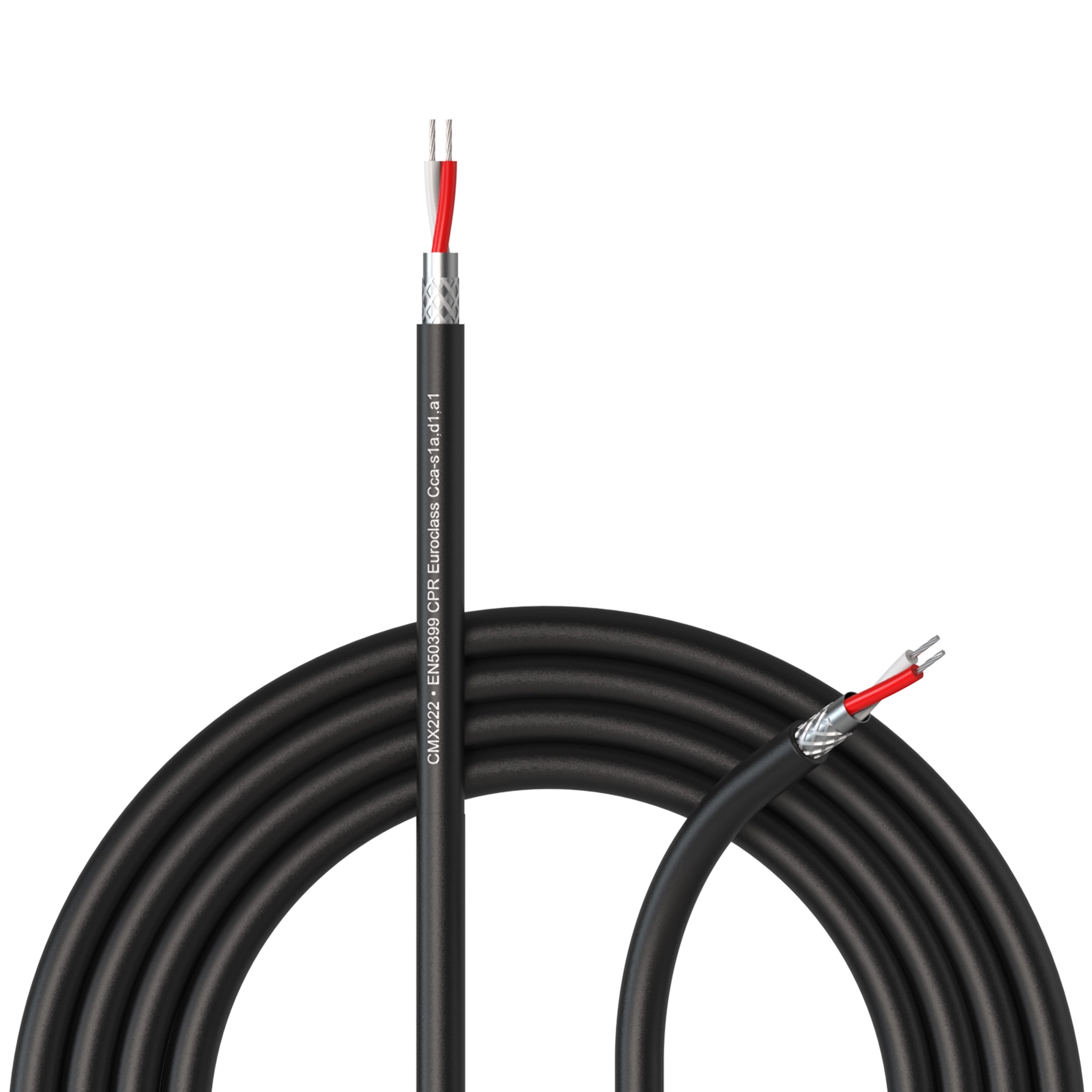

CMX222-CCA
DMX-AES kablosu – 2 x 0,34 mm² - 22 AWG - EN50399 CPR Euroclass Cca-s1a,d1,a1
AV & IT
22 AWG (0,34 mm²) ince ve yoğun telli iletkenler
EN50399 CPR Avrupa sınıfı Cca-s1a,d1,a1
Sınıf 5 IEC 60228 uyumlu
Genel Bakış
Açıklama
Ürün Varyantları
Teknik Özellikler
Ürün özellikleri
| Uygulama Alanı | AV ve BT |
|---|---|
| Seri | Yüklenici Serisi |
Fiziksel özellikler
| EN50399 CPR Euroclass | Cca-s1a,d1,a1 |
|---|---|
| İç iletken → Yalıtım → Renkler | Beyaz / Kırmızı |
| Malzeme | Polipropilen 2,0 mm (Ø) |
| Koruma → Alüminyum folyo | Alüminyum mylar, %100 kapsama alanı - %25 örtüşme |
| Örgü | TC 16 x 5 x 0,12 mm (Ø) (OFC) |
| Örgü kapsamı | %70 |
| Dış ceket → Malzeme | Poliolefin 5,8 mm (Ø) |
| Renkler | Siyah |
| Kablo tipi | 110 Ω DMX-AES kablosu |
| İç iletken → Malzeme | TC 7 x 0,25 mm (Ø) (OFC) |
| Bölüm | 0,34 mm² |
| Amerikan Tel Ölçüsü | 22 AWG |
| İletken sayısı | 2 |
| İletken bükülmesi | Evet |
Standartlar ve yönetmelikler
| RoHS2 uyumlu | AB Direktifi 2011/65/EU'ya göre |
|---|---|
| REACH uyumlu | EC 1907/2006'ya göre |
| CPR Euroclass | Cca-s1a,d1,a1 |
| Yanıcılık testi | EN 60332-1-2'ye göre |
| İç mekan / dış mekan | UV ışınlarına dayanıklı (UL1581, UVA, 720 saat) |
| Duman emisyonları | IEC 61034'e göre |
| Sıfır halojen bileşikleri | EN 50267-2-1'e göre |
Mekanik özellikler
| Sıcaklık aralığı → Mobil kurulum | -5 °C ile +80 °C arası |
|---|---|
| Kurulum düzeltildi | -15 °C ile +80 °C arası |
| Bükme yarıçapı → Sabit kurulum | 15 x dış çap |
| Mobil kurulum | 15 x dış çap |
Elektriksel özellikler
| Direnç → Yalıtım | > 500 M Ω / km |
|---|---|
| İndüktans → İletkenlik/İletkenlik | 0,923 nH/m @ 1 (± %10) MHz |
| Kapasitans → İletkenlik/İletkenlik | 38,88 pF/m @ 1 (± %10) kHz |
| Direnç → İletken | Maks. 53 Ω / km @ --°C |
| Nominal gerilim | 100 V |
| Empedans | 10% ± 100 Ω |
| Maksimum çalışma voltajı | 250 V |
Teknoloji
Cable properties
LSHF
Kablo için ana fiziksel koruma olmasının yanı sıra, dış kılıf kullanıcılarına pürüzsüz ve güvenli bir dokunuş sağlar. En iyi kullanıcı deneyimini ve memnuniyetini sunmak için bazı dış kılıflar belirli bir işlevde mükemmel olmak üzere tasarlanmıştır. Bu nedenle PROCAB, kuruluma yardımcı olabilecek veya daha iyi sarma ve açma özelliklerine sahip kablolar geliştirmiştir.
Düşük Duman Halojen İçermeyen (LSHF) kablo kılıfları, yangın durumunda minimum duman ve zehirli gaz yayan özel malzemelerden yapılmıştır. Bu, kapalı alanlarda yangın güvenliğini artırır.
Metre göstergesi
Metre göstergesi, kablo üzerinde belirli aralıklarla işaretlenmiş uzunluk ölçümlerini ifade eder. Bu özellik, kurulum sırasında doğru uzunlukta kablo kesmeyi kolaylaştırır.
CCA
CPR kablo standartları Avrupa genelinde uyumlaştırılmıştır. Ancak her ülke, farklı bina türlerinde hangi CPR sınıfı kablolama kullanılması gerektiğine dair kendi düzenlemelerini yapar. Hangi CPR sınıfı kablolama ihtiyacınız olduğunu öğrenmek için lütfen yerel normlarınızı kontrol edin.
