CLV220A

HDMI A erkek - HDMI A erkek - Aktif optik - Değiştirilebilir konektörler

AV & IT

60 Hz'de 4K 2160p (4096 x 2160) 4:4:4'e kadar ultra HD 4K çözünürlüğü destekler.

HDMI 2.0 uyumlu

Fiber optik teknolojisi

Esnek dış ceket

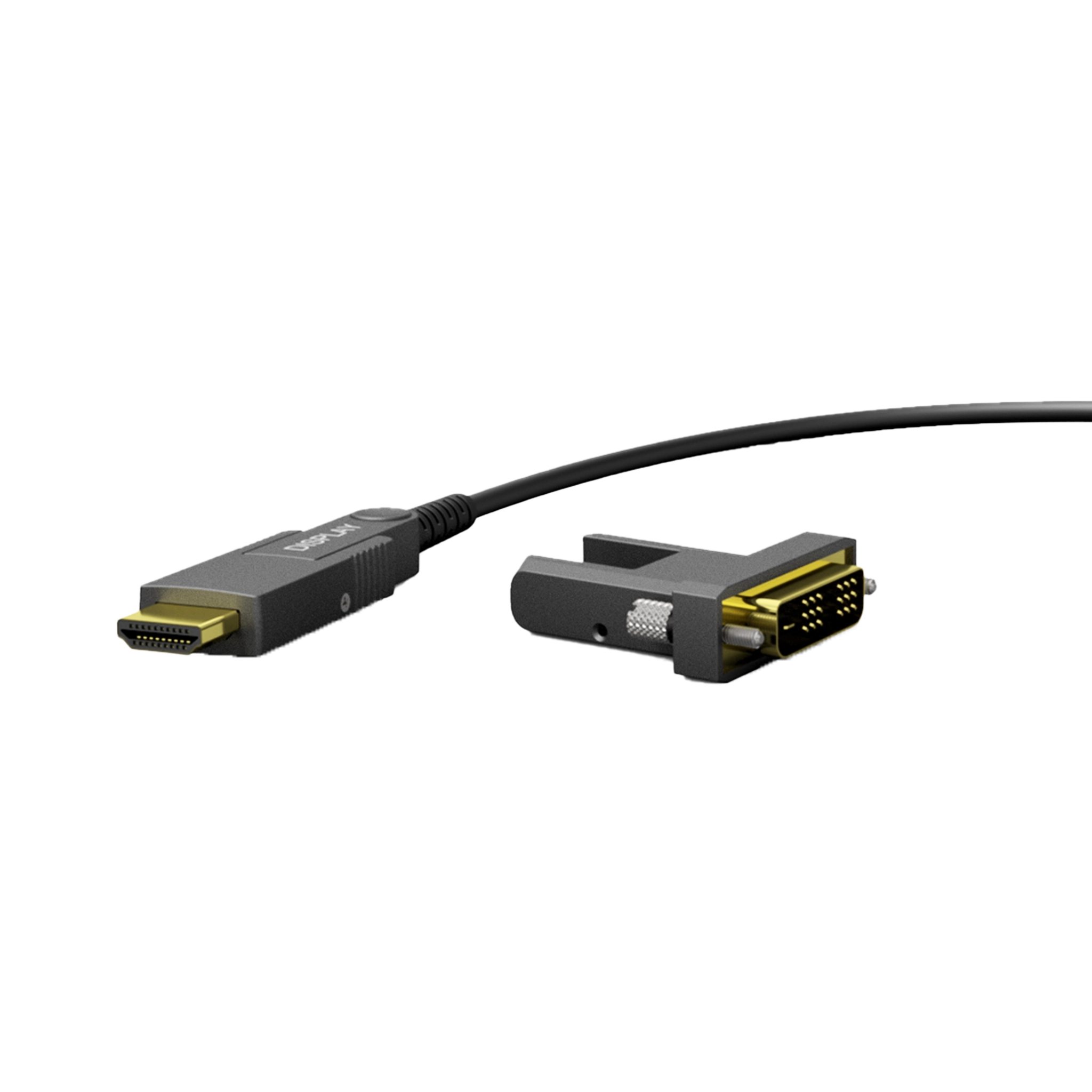

Değiştirilebilir konektörler

HDMI ARC 50 metreye kadar

Çok amaçlı bağlantılar (Mikro-HDMI [Her iki taraf])

Nereden Satın Alınır

Genel Bakış Teknik Özellikler Karşılaştırma tablosu SSS Teknoloji Aynı bağlantı İndirmeler

Genel Bakış

Açıklama

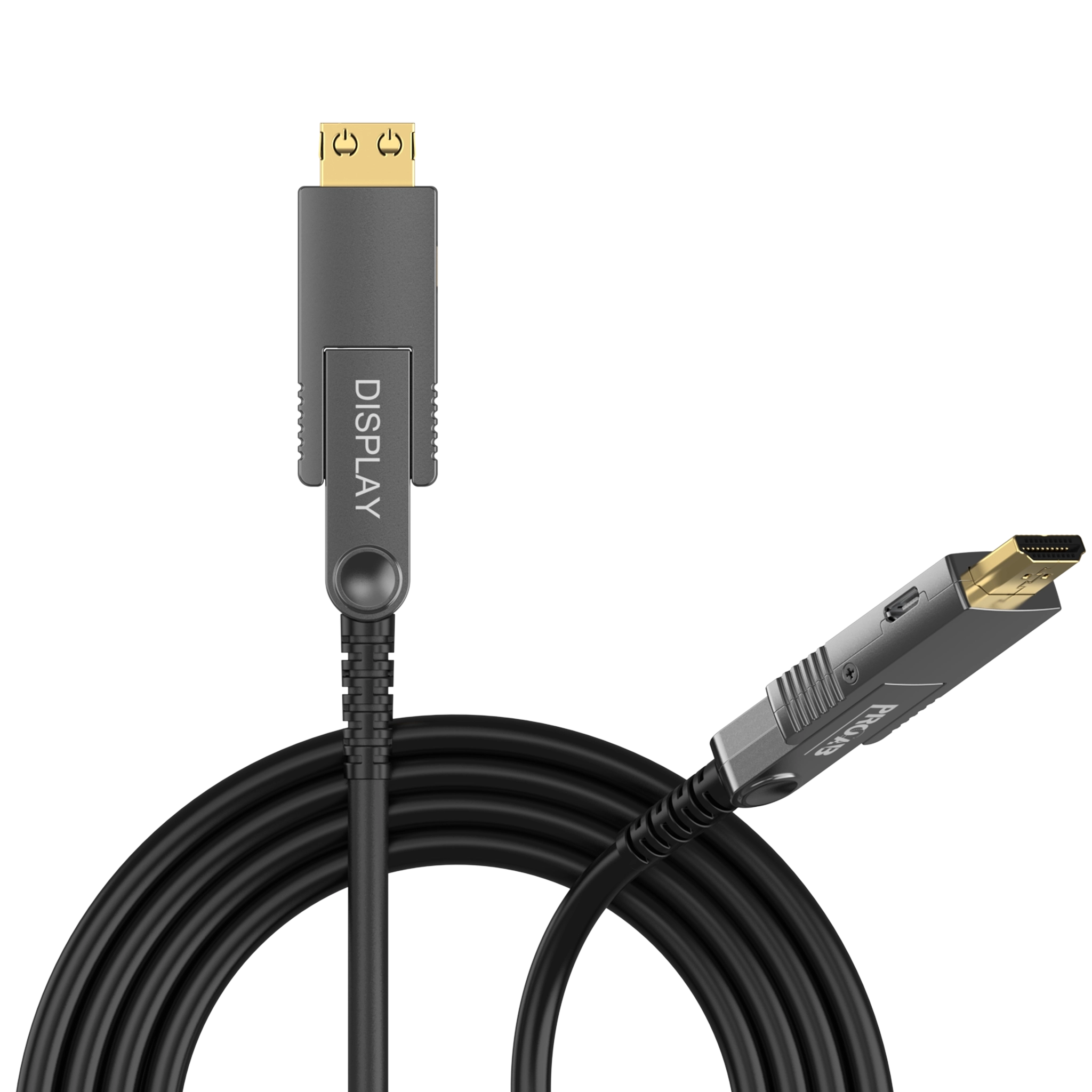

CLV220A, sabit kurulumlar için tasarlanmış aktif optik HDMI 2.0 kablosudur. OM3 fiber optik teknolojisi sayesinde 18 Gbps bant genişliğiyle 60 Hz'de ultra HD 4K 2160p (4096 x 2160) çözünürlüğe kadar görüntü iletebilir ve elektronik parazit olasılığını ortadan kaldırır. Değiştirilebilir konektörler, konektörlerin kolayca çıkarılıp yeniden takılmasını sağlar. Bu sayede kablo, 25 mm kadar küçük çaplı deliklerden ve düz borulardan geçirilebilir.

Ürün Varyantları

Stokta Mevcut

CLV220A/10 10 metre

CLV220A/15 15 metre

CLV220A/20 20 metre

CLV220A/30 30 metre

CLV220A/40 40 metre

CLV220A/50 50 metre

CLV220A/70 70 metre

CLV220A/100 100 metre

Teknik Özellikler

Ürün özellikleri

Uygulama Alanı	AV ve BT
Seri	Klasik Seri

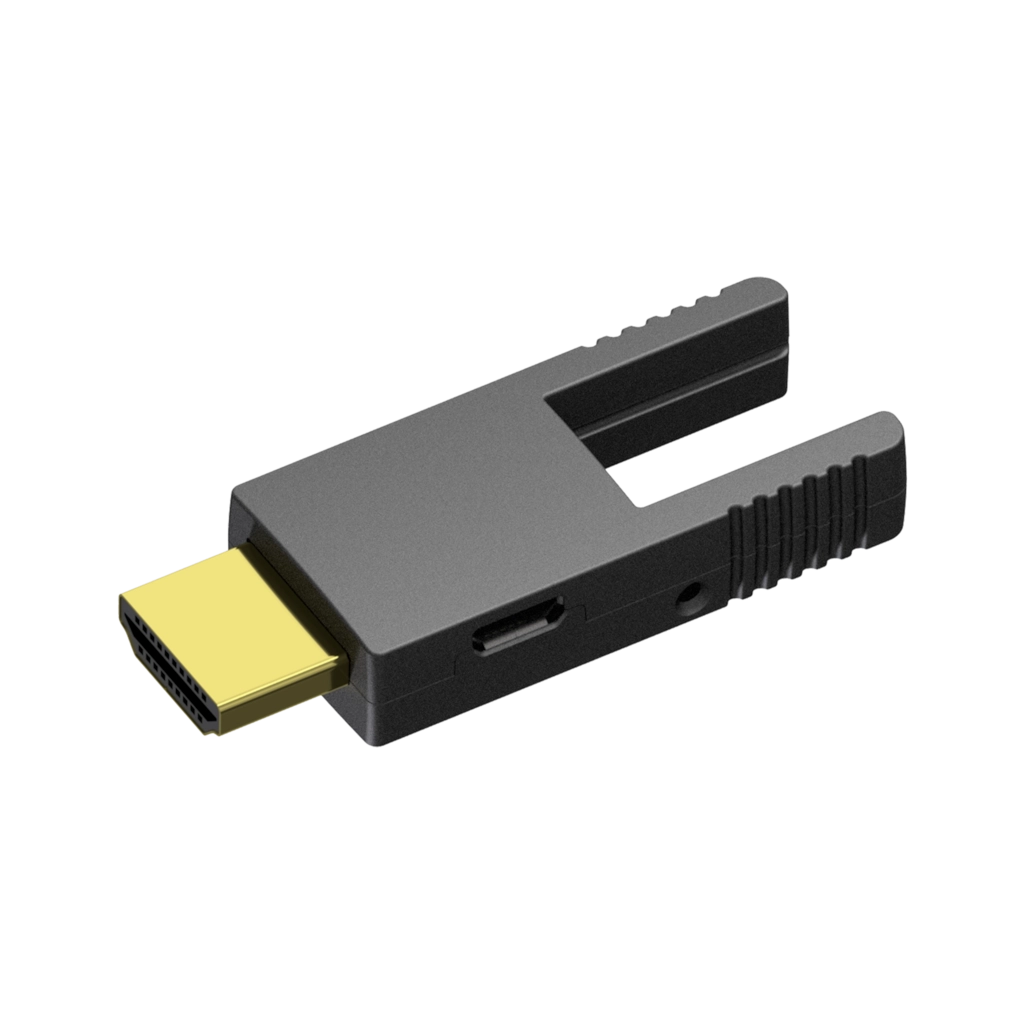

Aksesuarlar → Dahil	COP110
	Kapsül kılıfını çekme
	Tornavida
	USB güç kablosu (RX tarafında isteğe bağlı kullanım)

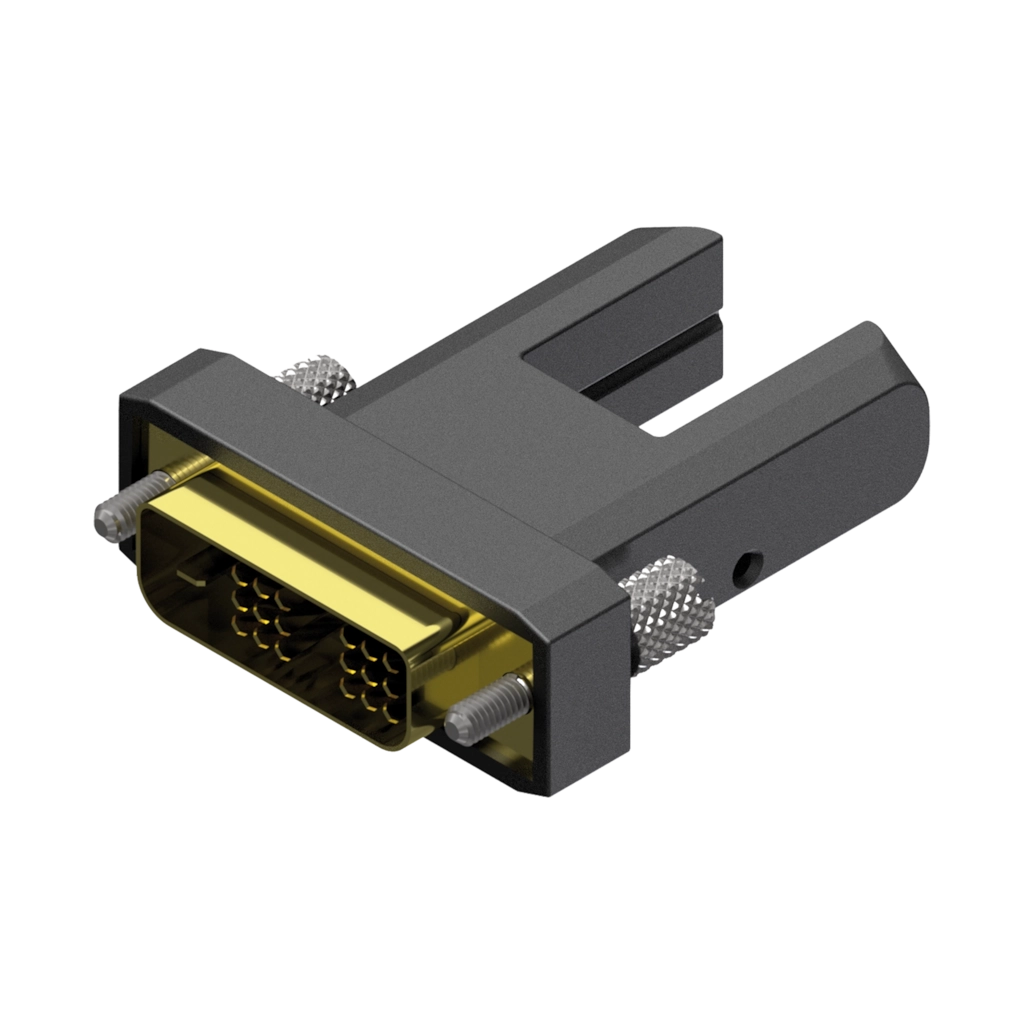

İsteğe bağlı	COP140

Fiziksel özellikler

İç iletken → Yalıtım → Malzeme	PE 0,9 mm (Ø)
	PE 1 mm (Ø)
Koruma → Alüminyum folyo	Alüminyum mylar, %100 kapsama alanı - %25 örtüşme
Topraklama teli	TC 11 x 0,08 mm (Ø) (OFC)
Genel koruma → Alüminyum folyo	Alüminyum mylar, %100 kapsama alanı - %25 örtüşme
Dış ceket → Malzeme	LSHF 4,5 mm (Ø)
Renkler	Siyah
Mukavemet testi → Eğilme yarıçapı	20 mm
Çekme dayanımı testi	25 kg
Konnektör bükme testi	> 10000 döngü
Bağlantı elemanının çekme kuvveti	2 kg

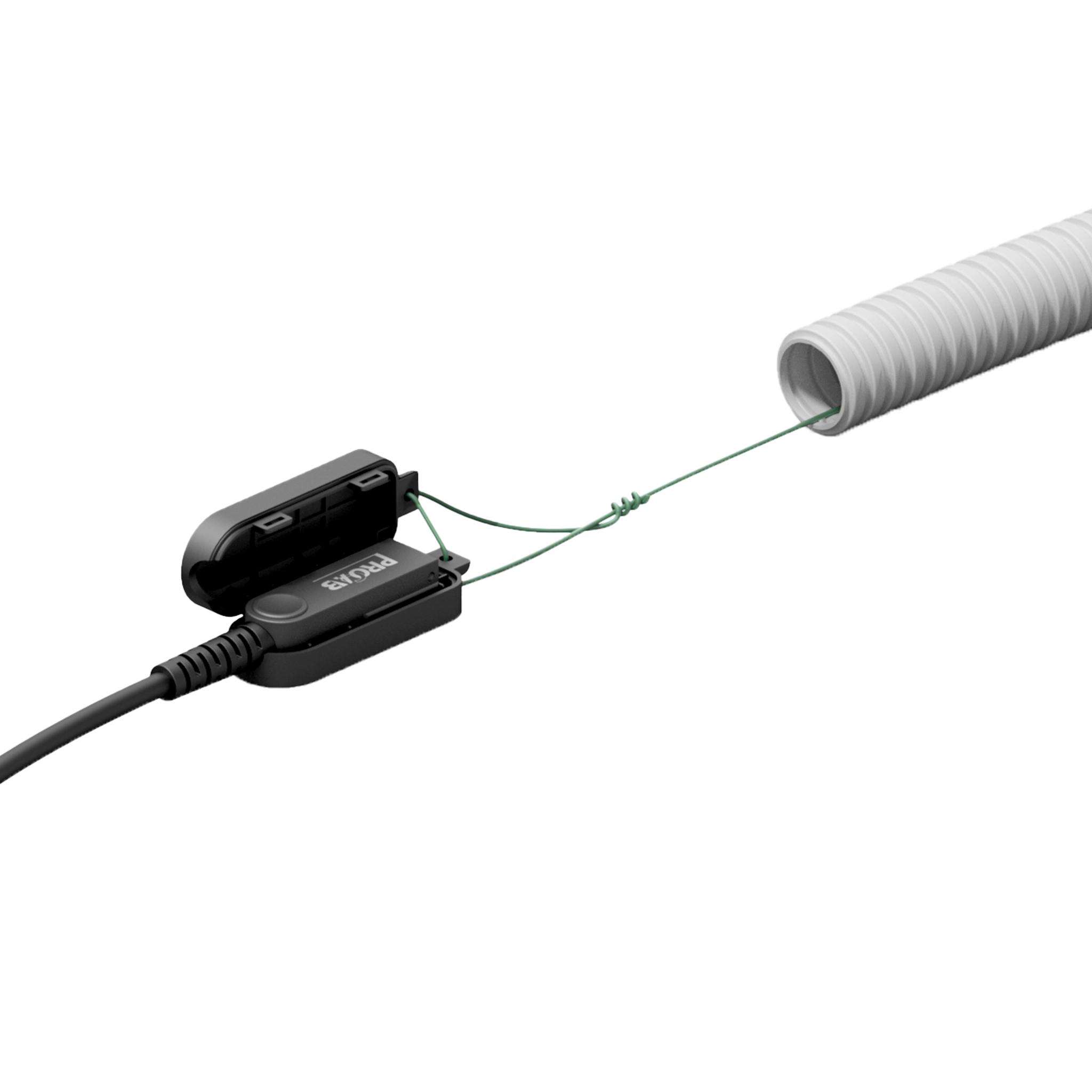

Kapsül çapını çekme	23 mm (önerilen boru çapı ≥32 mm)
İç iletken → Malzeme	TC 11 x 0,08 mm (Ø) (OFC)
	TC 19 x 0,08 mm (Ø) (OFC)
	TC 30 x 0,08 mm (Ø) (OFC)
	TC 41 x 0,08 mm (Ø) (OFC)
	50/125 OM3 / Fiber (4x)
Bölüm	0,05 mm²
	0,08 mm²
	0,14 mm²
	0,25 mm²
İletken sayısı	12
İletken bükülmesi	Evet

Mekanik özellikler

Sıcaklık aralığı → Sabit kurulum	-0 °C ile +75 °C arası

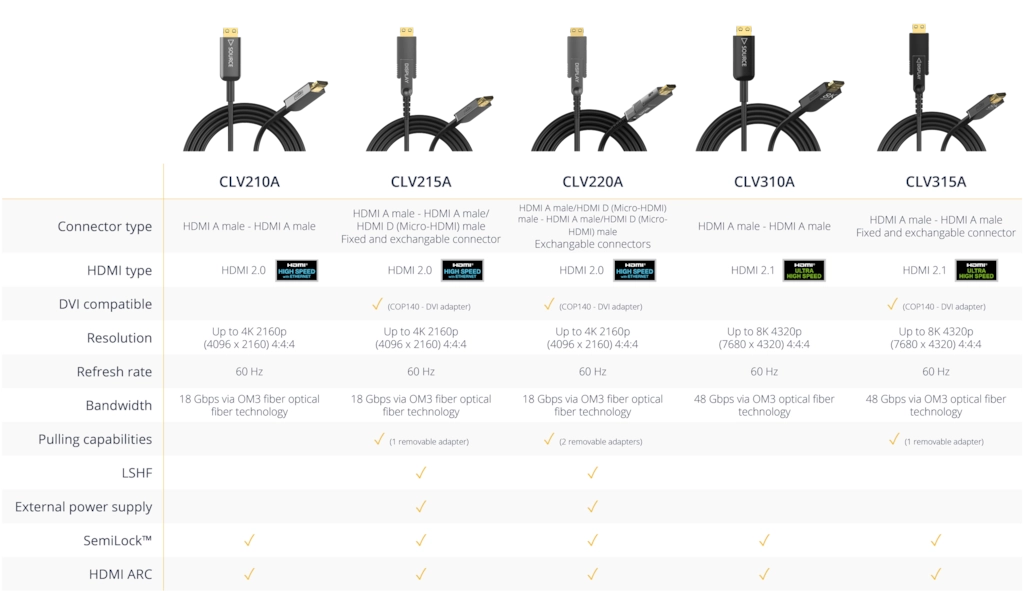

Karşılaştırma tablosu

SSS

Cevap

Paket içeriğindeki USB kablosu isteğe bağlı bir aksesuardır ve yalnızca verici tarafındaki HDMI bağlantı noktası alıcıya yeterli güç sağlamadığında gereklidir. Ek USB kablosu alıcı tarafına (ekran tarafına) takılmalıdır.
Kablo içinde, gücü vericiden alıcıya HDMI kablosu üzerinden ileten bakır iletkenler bulunmaktadır. Birçok kaynak ve ekranla test ettik ve ek USB güç kablosunun takılmasına hiç ihtiyaç duymadık. Ancak, yetersiz güç iletimi olasılığına karşı paket içeriğinde yer almaktadır. Genellikle taşınabilir (pille çalışan) cihazlar kullanılırken, güç kaynağı yetersiz olabilir.

Cevap

Evet, USB kablosu tüm CLV220A modelleriyle birlikte verilir.

Cevap

İsteğe bağlı olarak verilen USB kablosu, alıcı (ekran) ucuna bağlanmalıdır.

Cevap

Televizyonlarda genellikle birden fazla HDMI girişi bulunur ve bunların yanında genellikle Chromecast veya Android TV kutusu gibi cihazlara güç sağlamak için kullanılan bir veya daha fazla USB bağlantı noktası da yer alır. USB kablosu bu bağlantı noktalarından birine bağlanabilir.

Cevap

Hayır, PRV220A USB kablosuyla birlikte gelmiyor. Kiralama uygulamaları göz önünde bulundurulduğunda, konektörlerden birinde USB bağlantı noktası olması kabloyu daha az sağlam ve kullanımını daha karmaşık hale getirecektir.

Teknoloji

Cable properties

4K Ultra HD

HDMI, yüksek çözünürlüklü multimedya arayüzü anlamına gelir ve yüksek kaliteli sıkıştırılmamış dijital video ve veri aktarımı için en yaygın standarttır. Tüm modern video projektörleri, bilgisayarlar ve monitörler bu aktarım türüyle uyumludur. HDMI kablolarının hızı farklılık gösterebilir ve bu da daha yüksek çözünürlükler elde etmelerini sağlar.

4K çözünürlük, 1080p'nin 4 katına kadar yüksektir. Bu çözünürlük 4000 piksel yatay çözünürlük ve 2000 piksel dikey çözünürlükten oluşur.

Çözümlerimizi keşfedin

Optik fiber

Geleneksel bakır kablolama yerine fiber optik kablolama kullanıldığında, sinyal aktarımı ışık hızında gerçekleşir. Ayrıca 100 metreye kadar mesafelerde kayıpsız 18Gbps sinyal aktarımı mümkündür.

Kablo içinden elektrik akmadığından, elektriksel parazit geçmişte kalan bir sorun haline gelir. Bu sayede, çıkış sinyalinin giriş sinyaliyle mükemmel şekilde eşleşmesi, uzun mesafelerde bile garanti edilir.

Çözümlerimizi keşfedin

Ethernet'li High Speed

High Speed Ethernet'li HDMI kabloları 10.2 Gbps'ye kadar hız sunar ve her frame hızında 4K çözünürlükleri destekleyebilir. Ayrıca cihazlar arasında Ethernet bağlantısı da sağlar.

Çözümlerimizi keşfedin

Altın kaplama

Konnektörler, kendileriyle eşleşen konnektörlere bağlanmak ve elektrik sinyali transferi oluşturmak için tasarlanmış metal temas noktalarını taşırlar. Bu kontak noktaları korozyona karşı koruma ve daha iyi iletkenlik için kaplanabilir.

Altın kaplı kontaklar paslanmaya karşı mükemmel korozyon direnci sunar. Ayrıca altın kaplama düşük kontak direnci ve düşük sinyal kaybı sağlar.

Çözümlerimizi keşfedin
